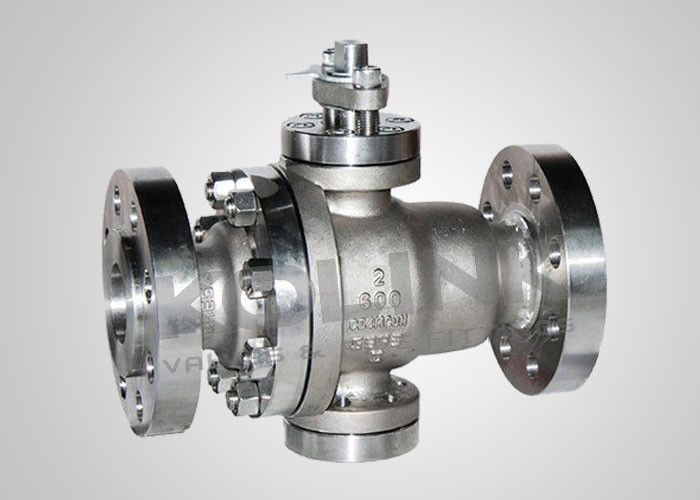

صمام الكرة المعدنية المقعدة لخدمة التعدين عالية درجة الحرارة

صمام الكرة العائم ذو المقعد المعدني الحرارة العالية وخدمة التعدين

صمامات الكرات المقعدة من المعدن إلى المعدن لها مقاومة حرارية متميزة ، وتستخدم على نطاق واسع في تطبيقات الخدمة الحرجة والشديدة حيث لا يمكن استخدام المقاعد الناعمة ،خصوصاً عندما تكون الخدمة قذرة، حادة، تآكل عالية، عند درجات حرارة عالية تصل إلى 500 درجة مئوية، أو مزيج من كل ذلك.

يتم تزويد مقاعد المعدن من الصمامات الكرة مع مجموعة واسعة من المعالجات السطحية التي أجريت للصلابة على المواد الناعمة لتناسب تقريبا أي تطبيق ووسيط.التونغستين الكربيدوالطلاء الصلب من سبائك الكروم يمكن إضافة إلى ذلك أن يتم صهرها مع المعدن الأساسي لتشكيل رابطة معدنية،توفير سطح ختم عالي النزاهة خال من مسام تقريباً مع صلابة تصل إلى 70 HRCوذلك اعتماداً على السبائك المستخدمة. يؤدي الضرب الدقيق للكرة والمقعد معًا إلى تواصل متفوق لإغلاق ضيق.يتم معالجة الكرات بدقة عالية ومعالجة سطح المرآة فائقةالمقاعد المعدنية التي تم تحميلها مسبقًا بالريشة تضمن موثوقية الختم وقومة تشغيل مستقرة.

خصائص التصميم:

1الكرة والمقعد تصلب سطح
يتم اعتماد تقنيات مختلفة لتصلب الكرات والمقاعد ، بما في ذلك طلاء HVOF ، والسبائك القائمة على النيكل ، وكربيد التنغستن ، والسبائك ستيليت ، إلخ ، وفقًا لظروف الخدمة.المقاومة الحرارية لمادة سطح الختم يمكن أن تصل إلى 540 °C ∼600 °Cهذه المواد أيضا مقاومة جيدة للارتداء ومقاومة للصدمات.

2فتح و إغلاق صمام مرن
تحت درجة حرارة عالية، تتوسع الكرة والمقعد بسبب التوسع الحراري، مما يتسبب في تعثر الكرة بين مقعدين.يمكن امتصاص التوسع الحراري مما يضمن فتح و إغلاق مرن تحت درجة حرارة عالية.

3مواد الختم الآمنة من الحريق

الصمامات من الصمامات الكرة المعدنية مصنوعة من الفولاذ المقاوم للصدأ + مرنة الجرافيت الملتوية بالدوامة ، والتعبئة هي الجرافيت المرن.هذه المواد المقاومة للحريق تضمن الختم الموثوق به من الصمام تحت درجة حرارة عاليةأو حتى في حالة الحريق.

4تصميم المقعد المعدني
عجلة مقعد معدنيةصمام الكرةيمكن أن يمنع السائل من الدخول إلى التجويف الأوسط عندما يتم إغلاق الصمام ويتم تنفيس التجويف الأوسطمقاعد المياه العليا والأسفل تمنع السائل في المدخل والمخرج بشكل مستقليضمن وظيفة الحجب المزدوج والنزيف (DBB).
صمام الكرة العائم المثبت بالمعدن يمكن أن يمنع السائل من التفريغ من التجويف الأوسط، وعادة ما يكون الختم أحادي الاتجاه، مع اتجاه التدفق المميز على الجسم.هيكل الختم ثنائي الاتجاه متوفر أيضا عند الطلب.

5أداء الختم الموثوق به
من خلال تدوير الكرة والطاحونة في مواقع مختلفة، يتم طلاء سطح الكرة إلى مستوى عال من التدوير والرفاهية.مع كل من إغلاق المقعد المضغوط مسبقاً بالريال وإغلاق المقعد القسري بضغط السائل، معدل تسرب صمامات الكرات المعدنية يمكن أن تلبي المستوى IV من ASME B16.104.

خصائص صمامات الكرات المعدنية:
نوع الكرة العائمة أو الكرة المثبتة على الدرج
الجسم المنقسم، الدخول النهائي
جسد من 2 قطع أو 3 قطع

الميناء الكامل
آمنة تماما من الحريق بدون مقعد PTFE ناعم
التصميم المضاد للثبات
الجذع المضاد للانفجار

تشغيل العدادات أو جهاز التشغيل المتاح

تعبئة خفيفة الانبعاثات حسب معيار ISO 15848

المعايير المعمول بها لصمامات الكرات العائمة:
a) التصميم والتصنيع: API 6D ، BS 5351 ، API 608 ، ISO 17292 ، MSS SP-72

(ب) مضاد للحريق: API 607 ، API 6FA
ج) وجها لوجه: API B16.10، API 6D ، EN 558 ، DIN 3202
د) الاتصال النهائي: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B16.25
e) الاختبار والتفتيش: API 6D ، EN 12266 ، API 598
