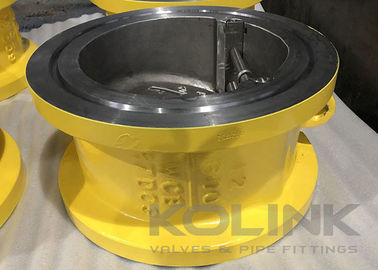

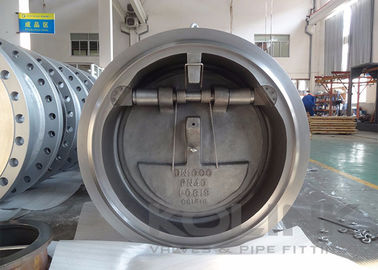

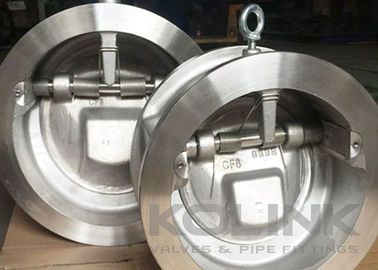

صمام الاختبار للقرص المنحني، صمام عدم العودة المحمل بالربيع

صمام التحقق من القرص المنحني صمام عدم العودة

صمامات التحقق من القرص المتميل تنتج انخفاضاً أكبر قليلاً في الضغط من صمامات التحقق المتحركة من نفس الحجم. هذه الصمامات التحققة لها قرص من قطعة واحدة بدون مفصل. استجابة لقوى التدفق،محور القرص حول دبوس المفاصل التي تقع داخل هندسة القرص و فوق خط وسط جسم الصمام قليلانظراً لتدوير القرص على المقعد ، يجب أن تكون أسطح الختم مخروطية. بعض صمامات الاختبار القرصية المتميلة تتضمن وزنًا مضادًا على القرص ،زيادة كبيرة في استقرار القرص مع انخفاض معدلات التدفق.

تم تصميم صمامات الاختبار المتميلة خصيصًا للحد من إمكانية المطرقة المائية عالية الطاقة.يتم تحقيق هذا الهدف من خلال تحديد مركز القرص من الدوران على مسافة قصيرة من نقطة محورها، مما يسمح للقرص أن يغلق بسرعة مع وقف التدفق أو عكس التدفق. على الرغم من أنه من الأفضل أن يكون حجم هذا الصمام مفتوحًا تمامًا ،القرص مستقر بشكل معقول في ظل بعض ظروف التدفق أقل من مفتوح بالكامل.

عندما يتعلق الأمر بالصيانة، صمامات التحكم بالقرص المتميل أكثر تحدياً من صمامات التحكم بالدراجة.يجب أن تتزاوج أسطح المقاعد المخروطية للقرص والمقعد داخل الجسم بشكل جيد.، وموقع محور القرص يجب أن يكون دقيقا.

خصائصالقرص المنحنيصمام فحص الوافرs:

تصميم جسد واحد
قصيرة وجها لوجه
قرص الانحناء في الخط للعمل السريع
التصميم ذو الربيع المتاح
معايير نهاية الوافر، نهاية المكونات المتاحة

المعايير المعمول بهاالقرص المنحنيصمام فحص الوافرs:
a) التصميم والتصنيع: API 6D، API 594
ب) وجها لوجه: API 6D ، ASME B16.10، EN 558
c) نهاية الاتصال: ASME B16.5، EN 1092 ، JIS B2220
d) الاختبار والتفتيش: API 6D ، EN 12266 ، API 598
