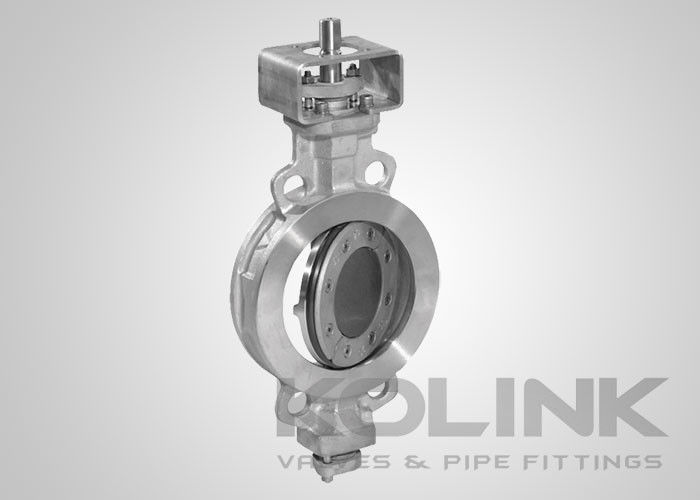

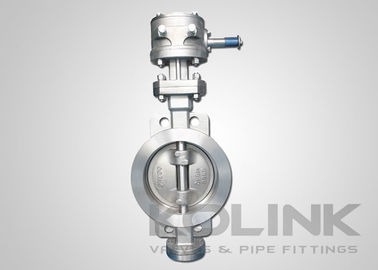

صمام الفراشة الضعف المزدوج ، صمام الفراشة المزدوج الثلاثي المزدوج

صمام الفراشة المزدوج المزدوج المزدوج المعدني المزدوج

لذلك ، فإن صمام الفراشة المتحرك الثلاثي ، الذي يستخدم مقعدًا معدنيًا ، قادر على تحمل كمية أكبر من الضغط ، مقارنة بصمام الفراشة المقعدة المرنة.يمكن أن يكون ختم القرص الغريب إما تصميم متعدد الطبقات من المعدن / الجرافيت أو تصميم كامل من المعدن إلى المعدنالتصميم متعدد الطبقات يمكن أن يحقق صفر تسرب وصيانة بسيطة، في حين أن تصميم المعدن إلى المعدن هو أكثر موثوقية في درجات حرارة أعلى وضغط.يتم تطبيق صمام الفراشة المتحرك الثلاثي في خدمة إغلاق أو تخدير.

نوع الوافر هو النمط الشائع من صمام الفراشة وأقل تكلفة من نوع اللغ. يتم تثبيت صمام الفراشة الوافر بين اثنين من الفلنجات.يتم الحفاظ على الصمام في مكانه باستخدام المسامير أو المسامير والمكسرات من الاطار إلى الاطارهذا النوع من التثبيت، بالطبع، يجعل من المستحيل فصل جانب واحد فقط من نظام الأنابيب من الصمام.

خصائصصمام الفراشة المتحرك الثلاثيs:

تصميم القرص المتحرك
معيار الختم متعدد الطبقات
الختم الكامل من الطحين إلى المعدن اختياري
التدفق أحادي الاتجاه
نوع جسد الوافر أو نوع المربع أو نوع الشريحة

المعايير المعمول بهاصمام الفراشة المتحرك الثلاثي:
a) التصميم والتصنيع: API 609، EN 593، MSS SP-68
ب) مقاس وجها لوجه: API 609، EN 558
ج) الاتصال النهائي: ASME B16.5، EN 1092 ، JIS B2220
d) الاختبار والتفتيش: API 598، EN 12266
