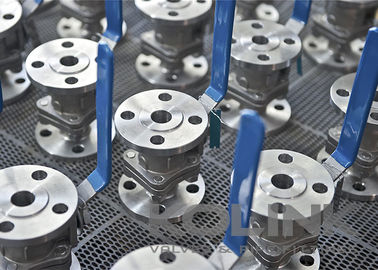

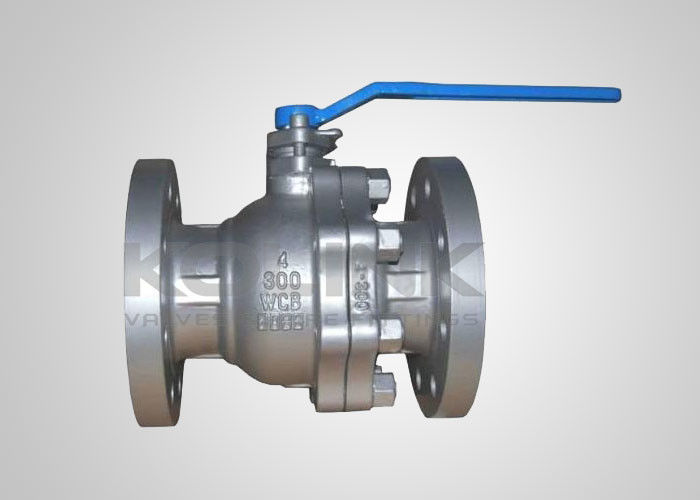

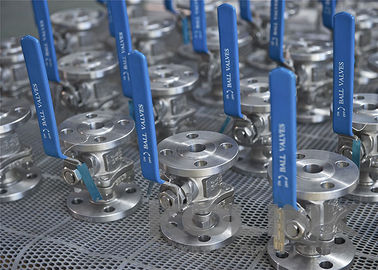

صمام الكرة العائم من الصلب المصبوب من الفئة 150-600 آمن ضد الحريق API 607

صمام الكرة العائم من الصلب المصبوب من الفئة 150-600 آمن ضد الحريق API 607

صمامات الكرة العائمة توفر تشغيلًا سريعًا في ربع الدوران ، وإشارة بصرية لموقف الصمام ، وتدفقًا مستقيمًا دون انقطاع وحجم صغير. يتم دعم الكرة العائمة بواسطة مقعدين للصمام ،واحد على الجانب العلوي والآخر على الجانب السفلي من الصمامالضغط في الأعلى يدفع الكرة إلى حلقة المقعد في الأسفل، مما يضغط على المقعد لإغلاق السائل، مما يضمن الختم الصلب.تصميم الحفر الكامل يقلل من انخفاض الضغط عبر الصمام مع زيادة قدرة التدفق لخدمات الخط العام.

يتم استخدام صمام الكرة العائم بشكل رئيسي في المياه والزيوت والغاز الطبيعي والمذيبات الكيميائية والأحماض ، وما إلى ذلك مع إغلاق ضيق وبدون صيانة.عزم الدوران لفتح أو إغلاق الصمام صغير وبالتالي يتم تطبيق تشغيل يدوي بشكل رئيسي.

التصميم الخصائص:

1تصميم مقعد خاص
صمامات الكرة العائمة عادة ما تكون مصممة بمقعد مرن. عندما يكون الضغط المتوسط منخفضًا ، تكون منطقة الاتصال بين المقعد والكرة أصغر ،الذي يشكل ضغطًا أعلى في منطقة الاتصال لضمان الختم الموثوق بهعندما يرتفع الضغط المتوسط، تزداد مساحة اتصال المقعد والكرة جنبا إلى جنب مع التشوه المرن للمقعد،بحيث يمكن أن يتحمل المقعد قوة دفع متوسطة أعلى دون أن يتلف.

2تصميم آمن للحريق
في حالة حدوث الحريق عن طريق الخطأ في الأنابيب والصمامات ، يمكن أن تحترق حلقة المقعد المصنوعة من PTFE أو مواد غير معدنية أخرى تحت درجة حرارة عالية ، مما يسبب تسربًا كبيرًا إلى الصمام.تصميم المقعد الواقي من الحريق هو تصميم احتياطي بين الكرة والمقعدبعد أن يتم حرق مقعد الصمام ، فإن الضغط المتوسط يدفع الكرة باستمرار نحو الختم المعدني أسفل التيار لتشكيل الختم المعدني المساعد ،والتي يمكن أن تقلل بشكل فعال من تسرب الصماموبالإضافة إلى ذلك، فإن غطاء الختم الوسطى للشريحة مصنوع من غطاء معدني معدو، والذي يمكن أن يضمن أيضا الختم تحت درجة حرارة عالية.تمت الموافقة على تصميم صمامات الكرة KOLINK الآمنة من الحريق وفقًا لـ API 607.

3مقاومة للانفجارات وتسجيل الجذع
يتم معالجة الجذع مع طوق متكامل في نهايته السفلية ، ويتم تثبيته من تجويف الصمام الداخلي ،بحيث يتم حجب الجذع من قبل عنق الصمام ولا تنفخ من قبل الوسيط حتى في ظل حالة ارتفاع الضغط غير الطبيعي في تجويف الصماموبالإضافة إلى ذلك، لتجنب التسرب بعد حرق حزمة الجذع في حالة حريق، فإن غسالة الدفع بين كتف الجذع وتلامس الجسم سوف تشكل ختم إيجابي.ستزداد قوة الختم مع زيادة الضغط المتوسطلضمان الختم الموثوق به للجذع تحت ضغوط مختلفة، ومنع التسرب وتجنب انتشار الحوادث.

4حزمة الشفرون

يمكن لحزمة الشيفرون ضبط ضغط الختم بفعالية ضد الضغط المتوسط في منطقة الغدة ، وجعل ختم حزمة الجذع أكثر موثوقية.

5هيكل مضاد للستاتيك
يتم تزويد صمام الكرة بأجهزة مضادة للستاتيكية ويمكن أن تشكل قناة ثابتة بين الكرة والجسم من خلال الجذع ،لتفريغ الكهرباء الساكنة المتراكمة بسبب الاحتكاك أثناء تشغيل الصمام، من خلال خط الأنابيب، وتجنب الحريق أو الانفجار الذي قد يسببها شرارة كهربائية وضمان سلامة النظام.

6.صمامقفلإنج الجهاز
يمكن أن يتم قفل صمام الكرة اليدوي في موقعه عندما يكون مفتوحًا تمامًا أو مغلقًا تمامًا. تم تصميم قطعة التثبيت مع فتحة قفل لتجنب سوء تشغيل الصمام ،ويمكن أيضاً أن يمنع فتح الصمام أو إغلاقه عن طريق الخطأ بسبب اهتزازات خطوط الأنابيب أو عوامل أخرى غير متوقعةفهي فعالة بشكل خاص للنفط القابل للاشتعال والانفجار والأنابيب الكيميائية والطبية أو الأنابيب الميدانية.

وعلاوة على ذلك، فإن رأس الجذع الذي يتم تثبيته مع مفتاح الفرنسية يتبنى تصميم مزدوج الأبعاد. عندما يتم فتح الصمام، مفتاح الصمام هو موازي للأنابيب، وعندما يتم إغلاق الصمام تماما،المفتاح العكسي على خط الأنابيب، بحيث تكون إشارات مفتوحة بالكامل وإغلاق الصمام واضحة.

خصائص صمامات الكرات العائمة:
نوع الكرة العائمة
الجسم المنقسم، الدخول النهائي
جسد من 2 قطع أو 3 قطع

منفذ كامل مع مقاومة تدفق صغيرة
آمنة من الحرائق إلى API 607
التصميم المضاد للثبات
الجذع المضاد للانفجار

تشغيل العدادات أو جهاز التشغيل المتاح

التعبئة المملوءة بالربيع

تصميم مقعد معدني اختياري

تعبئة خفيفة الانبعاثات حسب معيار ISO 15848

المعايير المعمول بها لصمامات الكرات العائمة:
a) التصميم والتصنيع: API 6D ، BS 5351 ، API 608 ، ISO 17292 ، MSS SP-72

(ب) مضاد للحريق: API 607 ، API 6FA
ج) وجها لوجه: API B16.10، API 6D ، EN 558 ، DIN 3202
د) الاتصال النهائي: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B16.25
e) الاختبار والتفتيش: API 6D ، EN 12266 ، API 598
