صمام كرة مزدوج القسم والنزيف (DBB)

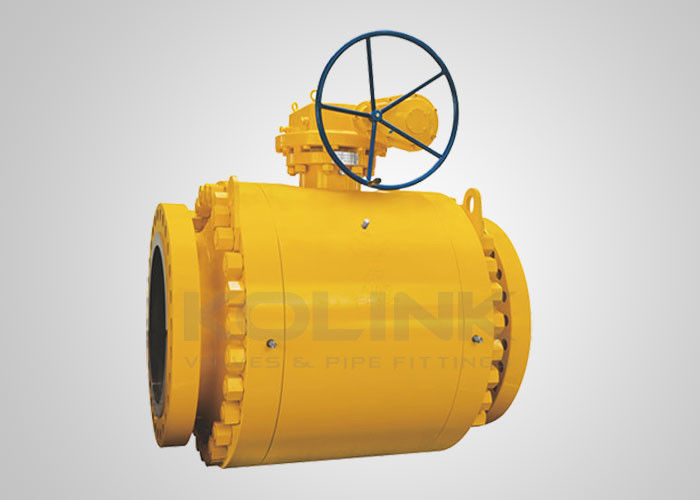

صمام الكرة المثبت على الدرج من الصلب المجوهر كتلة مزدوجة

صمام الكرة المثبت على الدرج تم تصميمه بمقعدين عائمين، والتي يمكن تحريكها تحت ضغط الوسط. تحت قاع المقاعد،يتم وضع رباعيات تحميل المقعد مسبقًا لضمان ربط مقعدين عائمين لسطح الكرة بشكل جيديتم تثبيت الكرة بواسطة الحلقات العليا والسفلية ، لذلك لا تمنح حلقات المقعد قوة ضغط التدفق الكبيرة عندما يكون الصمام في وضع مغلق. أثناء الخدمة ،ضغط الوسيط يدفع المقعد الأمامي ضد الكرة، تشكيل فقاعة الختم الضيق.

وعلاوة على ذلك، يمكن للمواد الصناعية أن تضمن صلابة وقوة كافية تحت أقصى ضغط تشغيل اسمي، دون العيب المتأصل في الصب.سمك الحائط القياسي للجسم المنفصل وتكييف المسامير ربط عالية القوة مريحة لصيانة الصمام والكافية لتحمل ضغط الأنابيب.

عزم تشغيل صغير ، تشوه صغير على المقاعد ، أداء الختم الموثوق به ، عمر خدمة طويل هي المزايا الرئيسية لفولف الكرة المثبت على الدرج.يتم استخدام صمامات الكرة المثبتة على الدرج على نطاق واسع في خطوط الأنابيب لمسافات طويلة والأنابيب الصناعية العادية التي يمكن أن تتحمل أنواع مختلفة من التدفقات التآكل أو غير التآكل.

التصميم الخصائص:

1. بلوك مزدوجأوظيفة النزيف (DBB)
في الوضع المغلق ، توفر حلقات المقعد المحملة بالربيع ختمًا إيجابيًا ضد الضغط من كلا الطرفين من الصمام ،عندما يتم تهوية تجويف الجسم بين أسطح المقعد من خلال صمام التهوية وصمام الصرف.

يمكن استخدام صمام التهوية أيضًا لاختبار ضيق المقعد. بالإضافة إلى ذلك ، يمكن تنظيف الودائع أسفل تجويف الجسم وتصريفها من خلال فتحة النزيف السفلية لتجنب تلف المقاعد.

2عزم تشغيل منخفض
صمام الكرة المثبت على الدرج يحتوي على كرة مثبتة على الدرج ومقعدين عائمين ، والتي يمكن تحريكها تحت الضغط المتوسط.يمكن أن يقلل من الاحتكاك بين المقاعد والكرة إلى الحد الأدنىلتحقيق عزم دوران أقل تحت ضغط التشغيل.

3جهاز الاغلاق الطارئ
في حالة تلف حلقات المقعد أو حلقات O الحلقية عن طريق الخطأ ، يجب أن يتم إدخال المادة المضادة للضغط على الحلقات المضادة للضغط.يمكن أن يمنع حقن الختم الطارئ من خلال أدوات الحقن من تسرب متوسط على مناطق المقعد والجذعيمكن أيضا استخدام نظام حقن الختام لتشحيم المقاعد.

4تصميم آمن للحريق
في حالة حدوث الحريق عن طريق الخطأ في الأنابيب والصمامات ، يمكن أن تحترق حلقات المقعد ، وحلقات O-ring المصنوعة من PTFE أو المطاط أو مواد غير معدنية أخرى تحت درجة حرارة عالية ،تسبب تسربا كبيرا في الصمامتصميم المقعد الواقي من الحريق هو تصميم احتياطي بين الكرة والمقعد. بعد أن يتم حرق إدخال مقعد الصمام،الضغط المتوسط والريشات المُحملة مسبقاً ستدفع مؤخرة المقعد الأمامي بشكل مستمر نحو الكرة لتشكيل إغلاق معدن إلى معدن مساعد، مما يمكن أن يقلل بشكل فعال من تسرب الصمام. بالإضافة إلى ذلك ، يتم صنع غطاء الختم في الجهاز الأوسط من غطاء معدني متعرج ، والذي يمكن أن يضمن أيضًا الختم تحت درجة حرارة عالية.تمت الموافقة على تصميم صمامات الكرة KOLINK الآمنة من الحريق وفقًا لـ API 607.

5هيكل مضاد للستاتيك
يتم تزويد صمام الكرة بأجهزة مضادة للستاتيكية ويمكن أن تشكل قناة ثابتة بين الكرة والجسم من خلال الجذع ،لتفريغ الكهرباء الساكنة المتراكمة بسبب الاحتكاك أثناء تشغيل الصمام، من خلال خط الأنابيب، وتجنب الحريق أو الانفجار الذي قد يسببها شرارة كهربائية وضمان سلامة النظام.

6هيكل إغلاق مقعد موثوق به
يتم وضع الينابيع المجهزة مسبقاً لضمان الختم الضيق بين مقعدين عائمين والكرة.الضغط المتوسط يدفع الآلي المقعد الأمامي إلى الكرة بقوة لضمان إغلاق مقعد موثوق به.

9جهاز الإغاثة
وبما أن صمام الكرة مصمم مع الختم الرئيسي والثانوي للمقعد ، فإن التجويف الأوسط لا يمكن أن يخفف الضغط من تلقاء نفسه.يتم تثبيت صمام الإغاثة الأمني على الجسم لمنع خطر تلف الضغط الزائد داخل تجويف الصمام الذي قد يحدث بسبب التوسع الحراري للوسط.

11. إنفجار الجذع

يتم معالجة الجذع مع طوق متكامل في نهايته السفلية ، ويتم تثبيته من تجويف الصمام الداخلي ،بحيث يتم حجب الجذع من قبل عنق الصمام ولا تنفخ من قبل الوسيط حتى في ظل حالة ارتفاع الضغط غير الطبيعي في تجويف الصمام.

خصائص صمامات الكرة المثبتة على الدرج:
الكرة المثبتة على القضيب لضربة دوران عمل منخفضة
المقعد العائم ذو الربيع
الكتلة المزدوجة والنزيف (DBB)
الجسم المنقسم، الدخول النهائي
جسد من 2 قطع أو 3 قطع
الميناء الكامل لعملية صيد الخنازير
آمنة من الحرائق إلى API 607
الجهاز المضاد للثبات
الجذع المضاد للانفجار

جهاز إغلاق الطوارئ لجهاز الاغلاق

تخفيف الضغط التلقائي في التجويف الأوسط من الصمام
تشغيل العدادات أو جهاز التشغيل المتاح

التثبيت المباشر الاختياري لـ ISO 5211

جهاز قفل اختياري

تمديد الجذع الاختياري

المعايير المعمول بها لصمامات الكرة المثبتة على الدرج:

a) التصميم والتصنيع: API 6D ، BS 5351 ، API 608 ، ISO 17292 ، MSS SP-72

(ب) مضاد للحريق: API 607 ، API 6FA
ج) وجها لوجه: API B16.10، API 6D ، EN 558 ، DIN 3202
د) الاتصال النهائي: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B16.25
e) الاختبار والتفتيش: API 6D ، EN 12266 ، API 598
