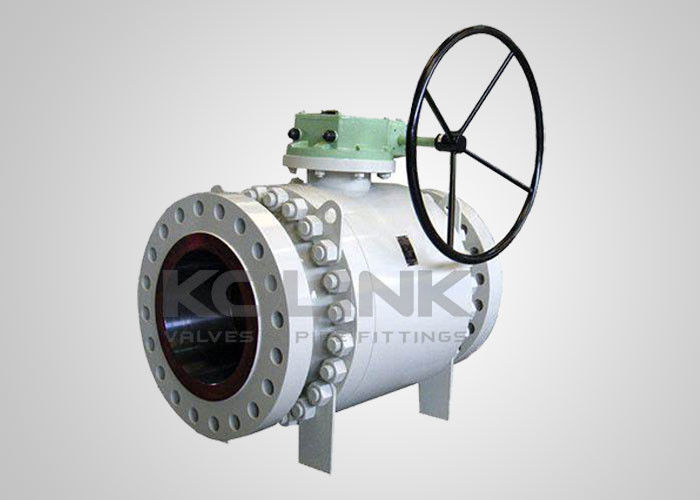

صمام الكرة الكامل الحفرة الكاملة آمنة من الحريق مضادة للستاتيكية

صمام الكرة الكامل المرفق الكامل الحديد الصلب

بالنسبة لفول بور فان قطر الحفر في الكرة له نفس القطر الداخلي للأنبوبفي حين أن صمام الحفرة المنخفضة لديه قطر الحفرة الأصغر من القطر الداخلي للأنابيب التي يقع عليها.

يضمن تصميم الممر الكامل الحد الأدنى من مقاومة التدفق وانخفاض الضغط والجرافة. يتم استخدام صمامات الكرة الكاملة حيث تكون مقاومة تدفقها المنخفضة ذات قيمة مثل أنابيب امتصاص المضخة ،حيث أن انخفاض الضغط يمكن أن يؤثر على أداء المضخةكما تستخدم في التدفقات التي تحتوي على سوائل ومواد صلبة مختلطة حيث أن قيود التدفق يمكن أن تسبب انفصالًا في المواد مما يسبب تراكمًا وبالتالي تقليل التدفق في الأنابيب.

سبب آخر للفمامات الكاملة هو التنظيف. من الممارسة الشائعة في صناعة النفط والغاز دفع خنزير من خلال نظام الأنابيب.يبدو خنزير ككرة التي يتم دفعها من خلال نظام الأنابيب لتنظيف الجزء الداخلي من الأنابيب والصماماتالصمام المفتوح بالكامل أمر بالغ الأهمية لهذا النوع من الممارسة لأن الخنزير سيتعثر على صمام مقصر.

من ناحية أخرى ، يتم استخدام صمامات الكرات ذات الميناء المنخفض حيث لا يشكل انخفاض الضغط والاضطرابات في التدفق وخصائص المواد مشكلة.لديهم أيضا مزايا الحجم الأصغر وتكلفة أقل.

خصائص صمامات الكرة المثبتة على الدرج:
الكرة المثبتة على القضيب لضربة دوران عمل منخفضة
المقعد العائم ذو الربيع
الكتلة المزدوجة والنزيف (DBB)
الجسم المنقسم، الدخول النهائي
جسد من 2 قطع أو 3 قطع
الميناء الكامل لعملية صيد الخنازير
آمنة من الحرائق إلى API 607
الجهاز المضاد للثبات
الجذع المضاد للانفجار

جهاز إغلاق الطوارئ لجهاز الاغلاق

تخفيف الضغط التلقائي في التجويف الأوسط من الصمام
تشغيل العدادات أو جهاز التشغيل المتاح

التثبيت المباشر الاختياري لـ ISO 5211

جهاز قفل اختياري

تمديد الجذع الاختياري

المعايير المعمول بها لصمامات الكرة المثبتة على الدرج:

a) التصميم والتصنيع: API 6D ، BS 5351 ، API 608 ، ISO 17292 ، MSS SP-72

(ب) مضاد للحريق: API 607 ، API 6FA
ج) وجها لوجه: API B16.10، API 6D ، EN 558 ، DIN 3202
د) الاتصال النهائي: ASME B16.5، EN 1092 ، JIS B2220 ، ASME B16.25
e) الاختبار والتفتيش: API 6D ، EN 12266 ، API 598
