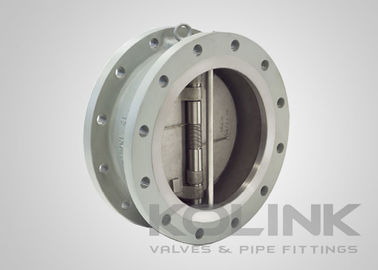

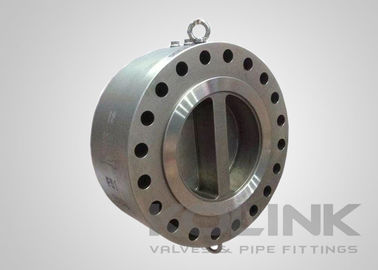

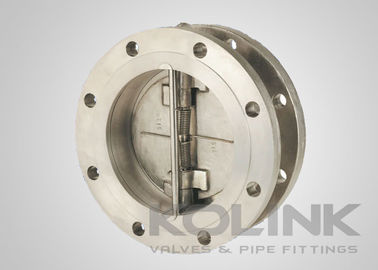

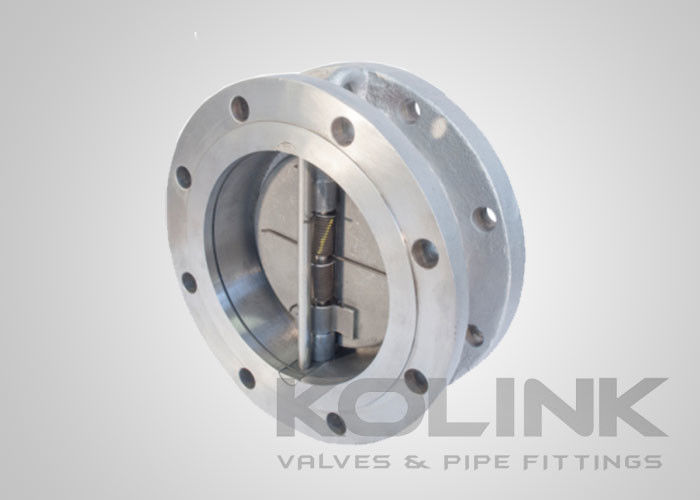

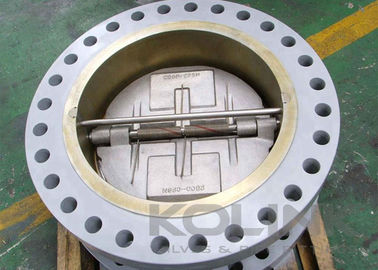

الصمام التحقق من الوافر مزدوج الباب الفولاذ المقاوم للصدأ

الصمام التحقق من الوافر مزدوج الباب الفولاذ المقاوم للصدأ

صمامات التفتيش ذات اللوحتين بدون غطاء ويتم تركيبها بين شظايا الأنابيب (أسلوب الوافر). في هذه الحالة ، يتضمن الصمام قرصين على شكل نصف قمر مشحونين بالربيع يدوران حول عمودها.تصاميم هذه الصمامات تختلف بين نماذج التصميم والمصنعين. معظمها لديها مقاعد مسطحة متعددة. ولوحة صمام التفتيش مزدوجة اللوحة لديها سفر القرص الدورانية قصيرة ويستجيب بسرعة لوقف التدفق أو العكس.وبالتالي فإن إمكانية للمطرقة المياه معتدلة لا توجدإنه أفضل إلى حد ما من صمام الاختبار المتحرك في تقليل المطرقة المحتملة للمياه ، ولكن مع انخفاض ضغط أعلى بكثير.

اعتماداً على التصميم ، تتراوح جهود الصيانة من بسيطة نسبياً إلى صعبة. يجب إزالة جميع صمامات التوقف ذات اللوحتين من الخط لإجراء الصيانة بسبب التصميم بدون غطاء.يؤدي صمام التحقق مزدوج الصفحة أيضا إلى انخفاض ضغط أعلى عند مقارنته بصمام التحقق القرص الميل من نفس الحجم.

على الرغم من أن معظم صمامات الاختبار الوافر يتم تثبيتها بين اثنين من الفلنجات، وليس هناك حاجة إلى أن يكون نوع فلانج،قد تحتاج بعض التطبيقات الأخرى إلى صمام فحص لوفر من النوع الفلانج لتحسين محاذاة الصماماتيمكن أن يتم صب جسد الصمام على الطلب من العميل.

خصائصمقطوعةصمام التحقق من الوافر مزدوج الصفحةs:

تصميم جسم قطعة واحدة
قصيرة وجها لوجه
لوحة مزدوجة في الصف
القرص ذو الربيع للاغلاق السريع
نهاية الملفوفة

المعايير المعمول بهامقطوعةصمام التحقق من الوافر مزدوج الصفحةs:
a) التصميم والتصنيع: API 6D، API 594
ب) وجها لوجه: API 6D ، ASME B16.10، EN 558
c) نهاية الاتصال: ASME B16.5، EN 1092 ، JIS B2220
d) الاختبار والتفتيش: API 6D ، EN 12266 ، API 598
