تفاصيل المنتج:
شروط الدفع والشحن:
|
| الأحجام: | 2 "- 36" أو DN50 - DN900 | تصنيف الضغط: | فئة 150 - فئة 2500 أو PN16 - PN420 |
|---|---|---|---|
| مادة جسم الصمام: | وب، لكب، WC6، WC9، C12، C5، CF8، CF3، CF3M، CF8M، الخ. | ||
| إبراز: | صمام الاختيار البديل,صمام الانسحاب الصامت,صمام التحقق من الضغط العالي,silent check valve,Swing Disc High Pressure Check Valve |
||

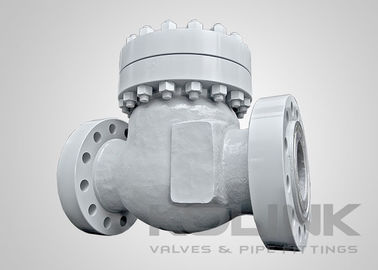

صمام التحقق من الضغط العالي صمام التأرجح للجريان الأفقي
صمامات الاختبار المتحركة هي الصمامات الاختبارية الأكثر شيوعًا وأفضل للاستخدام العام. من بين جميع تصاميم صمامات الاختبار ، تنتج هذه الصمامات أقل انخفاض في الضغط ،مقارنة مع صمامات الانسداد الأخرى بنفس الحجميحتوي على تصميم بسيط سهل الصيانة.
يعمل صمام التحكم في التأرجح من خلال السماح لقوى التدفق بنقل القرص من الموقف المغلق إلى الموقف المفتوح بالكامل في حركة قوس واسعة ضد محول التوقف داخل جسم الصمام.نظرا للوزن وموقع مركز الجاذبية من القرص والذراع التأرجح التجميع، سوف يعود الصمام إلى وضعية مغلقة إذا كان يتوقف التدفق أو يعكس.تستخدم الوزن المضاد الخارجي المثبت على دبوس المفصل في بعض الأحيان لزيادة أو تقليل وقت رد الفعل وسرعة القرص العائدة إلى الموقف المغلقأسطح المقاعد عادة ما تكون مسطحة، مما يعني أن وضع القرص الشعاعي على المقعد ليس بالغ الأهمية، باستثناء أنه يجب أن يكون مسطحا على المقعد.
لا تكون أقراص صمامات التحكم في التأرجح مستقرة ما لم تكن في أنظمة ذات تدفق ثابت وتكون في وضع مفتوح بالكامل.حيث أن مركز تجميع القرص / المفصل من الدوران هو مسافة عادلة من نقطة المحور، فإنه سيستغرق فترة طويلة نسبيا من الزمن لفمامات التحكم في التأرجح لإغلاق عند وقف التدفق أو العكس. خلال هذا الوقت،قد تواجه قوى التدفق العكسي زيادة كبيرة في الطاقة من تدفق وتراكم الضغطهذا الوضع يمكن أن يسبب مطرقة المياه عالية الطاقة عندما يضرب القرص على المقعد.
يمكن تعزيز صمام التحقق من التأرجح مع العديد من الخيارات مثل رافعة ووزن ، والذي تم تصميمه لجعل الصمام يغلق بشكل أسرع ومنع الضغط.
خصائص صمامات التحكم في التأرجح
تصميم القرص المتحرك
غطاء مغلق
معيار تصميم دبوس المفصل الداخلي
تصميم دبوس المفصل عبر الجسم متاح
مقعد قابل للتجديد
الأطراف ذات الأطراف أو الأطراف ذات الأطراف ذات الأطراف
الرافعة الإضافية، الوزن المضاد والضغط المتوفر
المعايير المعمول بها لصمامات التحكم في التأرجح:
a) التصميم والتصنيع: API 6D ، BS 1868 ، ASME B16.34
ب) وجها لوجه: API 6D ، ASME B16.10، EN 558
c) نهاية الاتصال: ASME B16.5، ASME B16.25، EN 1092 ، JIS B2220
d) الاختبار والتفتيش: API 6D ، EN 12266 ، API 598 ، BS 6755
