تفاصيل المنتج:
شروط الدفع والشحن:
|
| Sizes: | 2" - 36" or DN50 - DN900 | Pressure Rating: | Class150 - Class2500 or PN16 - PN420 |
|---|---|---|---|
| Material of Valve Body: | WCB, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M, CF8M, etc. | ||
| إبراز: | صمام الاختيار البديل,صمام الانسحاب الصامت,صمام التحقق من الضغط العالي,silent check valve,Swing Disc High Pressure Check Valve |
||
صمامات الفحص المتأرجحة هي الأكثر شيوعًا والأفضل للاستخدام العام. من بين جميع تصميمات صمامات الفحص، تنتج هذه الصمامات أقل انخفاض في الضغط، عند مقارنتها بصمامات الفحص الأخرى من نفس الحجم. تتميز بتصميم بسيط يسهل صيانته. يعمل صمام الفحص المتأرجح عن طريق السماح لقوى التدفق بتحريك القرص من الوضع المغلق إلى الوضع المفتوح بالكامل في حركة قوسية كاسحة مقابل توقف المفصلة داخل جسم الصمام. نظرًا لوزن وموقع مركز الثقل للقرص وتجميع الذراع المتأرجح، سيعود الصمام إلى الوضع المغلق إذا توقف التدفق أو انعكس. تُستخدم أحيانًا أوزان موازنة خارجية مثبتة على دبوس المفصلة لزيادة أو تقليل وقت رد الفعل وسرعة عودة القرص إلى الوضع المغلق. عادةً ما تكون أسطح المقعد مسطحة، مما يعني أن تحديد موضع القرص الشعاعي على المقعد ليس أمرًا بالغ الأهمية، إلا أنه يجب أن يكون مسطحًا على المقعد. أقراص صمام الفحص المتأرجح غير مستقرة ما لم تكن في أنظمة ذات تدفق ثابت وفي الوضع المفتوح بالكامل. نظرًا لأن مركز دوران تجميع القرص/المفصلة يبعد مسافة جيدة عن نقطة الارتكاز الخاصة به، فسوف يستغرق الأمر فترة زمنية طويلة نسبيًا حتى تغلق صمامات الفحص المتأرجحة عند توقف التدفق أو انعكاسه. خلال هذا الوقت، قد تواجه قوى التدفق العكسي زيادة كبيرة في الطاقة من التدفق وتراكم الضغط. يمكن أن يتسبب هذا الموقف في مطرقة مائية عالية الطاقة عندما يصطدم القرص بالمقعد. يمكن تحسين صمام الفحص المتأرجح بالعديد من الخيارات مثل الرافعة والوزن، والتي تم تصميمها لجعل الصمام يغلق بشكل أسرع ويمنع الارتطام. أ) التصميم والتصنيع:API 6D، BS 1868، ASME B16.34 ب) وجه لوجه:API 6D، ASME B16.10، EN 558 ج) نهاية التوصيل:ASME B16.5، ASME B16.25، EN 1092، JIS B2220 د) الاختبار والتفتيش:API 6D، EN 12266، API 598، BS 6755صمام فحص ذو ضغط عالٍ مع رفرف متأرجح للتدفق الأفقي 600 - 2500 رطل
السمة
القيمة
الأحجام
2" - 36" أو DN50 - DN900
تصنيف الضغط
Class150 - Class2500 أو PN16 - PN420
مادة جسم الصمام
WCB، LCB، WC6، WC9، C12، C5، CF8، CF3، CF3M، CF8M، إلخ.

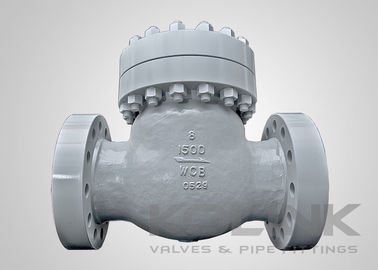

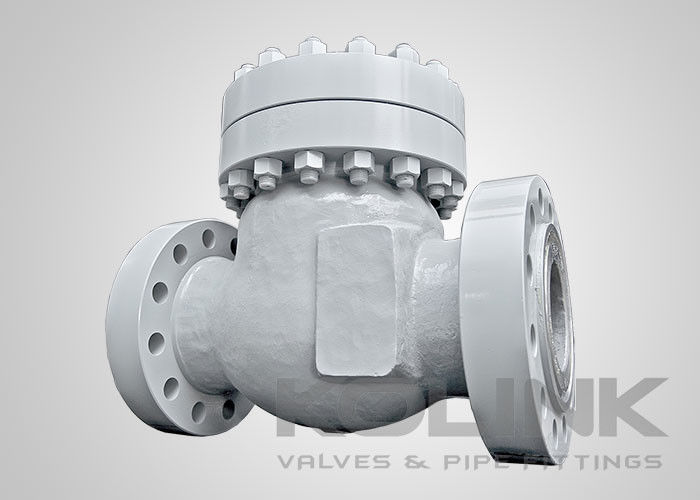

صمام فحص ذو ضغط عالٍ مع رفرف متأرجح للتدفق الأفقي
ميزات صمامات الفحص المتأرجحة:
المعايير المطبقة لصمامات الفحص المتأرجحة:
